AVR موتور برق چیست و چرا AVR دار بودن ژنراتور مهم است؟

آخرین بروز رسانی: 19 اسفند 1403

۱۱ دیدگاه

3 دقیقه زمان مطالعه

امروزه ای وی ار (AVR) موتور برق یا دیزل ژنراتور یکی از فناوری های پرکاربرد در صنعت تجهیزات است. ای وی آر (AVR) مخفف عبارت Automatic Voltage Regulartor و به معنای تنظیم کننده ولتاژ خروجی یا رگولاتور ولتاژ است. این فناوری تنظیم و کنترل ولتاژ ثابت و پایدار را به ارمغان می آورد.

در این مقاله از وبلاگ موتور برق شاپ قصد داریم به بررسی ویژگی ها، مزایا و کاربرد ای وی ار (AVR) موتور برق و دیزل ژنراتور بپردازیم. پس اگر به دنبال آشنایی با خصوصیات و اهمیت استفاده از رگولاتور ولتاژ ژنراتور هستید، در ادامه مطلب همراه ما باشید.

Avr ژنراتور چیست ؟

ای وی ار (AVR) دیزل ژنراتور یا رگولاتور ولتاژ ژنراتور یک نوع فناوری برای کنترل و تنظیم ولتاژ ژنراتور است. هدف اصلی به کارگیری از AVR، کنترل و حفظ ولتاژ خروجی پایدار و ثابت برای ژنراتور است. این ویژگی باعث می شود تا کارایی و بازدهی دستگاه در بهینه ترین حالت قرار گیرد. ضمن اینکه به دلیل کنترل و کاهش نوسانات ولتاژ، سبب پایداری موتور برق می شود.

این دستگاه می‌تواند از یک مکانیزم الکترومکانیکی یا اجزای الکترونیکی استفاده کند که با توجه به طراحی آن، ممکن است برای تنظیم یک یا چند ولتاژ AC یا DC مورد استفاده قرار گیرد.

رگولاتورهای ولتاژ الکترونیکی در دستگاه‌هایی مانند منبع تغذیه رایانه‌ای استفاده می‌شود که ولتاژ DC استفاده شده توسط پردازنده و سایر قطعات را ثابت نگه می‌دارد.

در آلترناتورهای (دینام) خودرو و نیروگاه‌های ژنراتوری مرکزی، تنظیم کننده‌های ولتاژ، ولتاژ خروجی کارخانه را کنترل می کنند.

در یک سیستم توزیع برق، تنظیم کننده‌های ولتاژ ممکن است در یک ایستگاه یا در طول خطوط توزیع نصب شوند تا تمام مشتریان ولتاژ ثابتی را مستقل از میزان مصرف برقشان دریافت کنند.

بطور خلاصه تر این واحد به طور عمده در محیط‌هایی مانند بیمارستان ها، ساختمان های مسکونی و واحد های تجاری استفاده می‌شود که نیاز به تأمین برق پایدار و بدون نوسانات دارند.

انواع AVR موتور برق

تنظیم کننده ولتاژ را می‌توان بر اساس طراحی و کاربردشان به ۴ دسته اصلی تقسیم‌بندی کرد که در ادامه به آنها اشاره خواهیم کرد.

سرو موتور AVR

سرو موتورهای AVR از یک ترانسفورماتور متغیر موتور محور برای تنظیم ولتاژ استفاده می‌کنند. این دسته محصولات دقت بالایی دارند و مناسب برای مصارفی هستند که به تنظیم دقیق ولتاژ نیاز دارند.

مزایای سرو موتور AVR

دقت بالا
زمان پاسخگویی سریع
مناسب برای تجهیزات حساس

معایب سرو موتور AVR

طراحی پیچیده
تعمیر و نگهداری زیاد به دلیل قطعات متحرک

استاتیک AVR

AVR های استاتیک از قطعات الکترونیکی مانند تریستور، ترانزیستور و دیود برای تنظیم ولتاژ استفاده می کنند. AVR های استاتیک بسیار قابل اعتماد هستند، چرا که هیچ قطعه متحرکی ندارند و برای کاربرد‌های مختلف مورد استفاده قرار می‌گیرند.

مزایای استاتیک AVR

بدون قطعات متحرک، که منجر به قابلیت اطمینان بالاتر می‌شود
تعمیر و نگهداری کم
زمان پاسخگویی سریع

معایب استاتیک AVR

محدود به محدوده تنظیم ولتاژ خاص

AVR القایی مغناطیسی

از AVR القای الکترومغناطیسی برای تنظیم ولتاژ استفاده می‌کنند. از خصوصیات AVR القای مغناطیسی می‌توان به قدرت بالا و تحمل نوسانات ولتاژ اشاره کرد.

مزایای AVR القایی مغناطیسی

قابلیت اطمینان بالا
توانایی مقابله با نوسانات ولتاژ زیاد
بادوام و مستحکم

معایب AVR القایی مغناطیسی

اندازه بزرگ و وزن بالا
زمان پاسخ آهسته‌تر در مقایسه با انواع دیگر

فرورزونانت AVR

AVR های فرورزونانت از یک ترانسفورماتور فرورزونانت برای حفظ ولتاژ خروجی پایدار استفاده می‌کنند. تثبیت ولتاژ محیط‌هایی با نوسانات مکرر و ایزولاسیون عالی از خصوصیات AVR های فرورزونانت به شمار می‌رود.

مزایای AVR های فرورزونانت

تثبیت ولتاژ عالی
عایق صدا
قابلیت اطمینان بالا

معایب AVR های فرورزونانت

بزرگ و سنگین‌

می‌تواند صدای زمزمه ایجاد کند

مزایای استفاده از AVR یا رگولاتور ولتاژ برای ژنراتور

مزایا و ویژگی های ارزشمند ای وی آر سبب شده تا استفاده از رگولاتور بسیار رواج داشته باشد. مزایایی نظیر:

۱- نخستین و شاید مهمترین مزیت AVR در موتور برق ها و دیزل ژنراتورها، تنظیم و کنترل ولتاژ خروجی است. حفظ جریان در محدوده مطلوب سبب پایداری جریان و بهبود عملکرد دستگاه می شود.

۲- جلوگیری از خراب شدن ژنراتور و بروز نوسانات در ولتاژ، از دیگر مزایای کاربردی رگولاتور است.

۳- متأسفانه خرابی تجهیزات بر اثر تغییر ولتاژ و ناپایداری آن یکی از موارد رایج در تجهیزات الکتریکی از جمله ژنراتور است. ایجاد ولتاژ ثابت و پایدار توسط avr، سایر اجزا و تجهیزات ژنراتور را از آسیب دیدن حفظ می کند.

۴- همان طور که اشاره شد، رگولاتور ولتاژ دیزل ژنراتور باعث کاهش نوسان ولتاژ و بهبود عملکرد موتوربرق می شود. این بهبود عملکرد، بهبود قدرت و افزایش کارایی ژنراتور را به ارمغان می آورد.

۵- تنظیم ولتاژ و افزایش کارایی مساوی است با افزایش دوام و عمر مفید دستگاه. ای وی ار (AVR) موتور برق و دیزل ژنراتور یا رگولاتور ولتاژ ژنراتور اصلی ترین نقش را در این خصوص برعهده دارد.

کاربرد AVR برای موتور برق و دیزل ژنراتور

امروزه استفاده از ای وی آر یا تنظیم کننده ولتاژ ژنراتور، کاربرد زیادی در انواع حوزه‌های خانگی و صنعتی دارد. از مهمترین و پرکاربردترین موارد استفاده از AVR موتور برق و دیزل ژنراتور می توان به موارد زیر اشاره کرد:

● استفاده برای کاربردهای خانگی نظیر سیستم های روشنایی و سیستم های ضد سرقت
● مناسب برای انواع دستگاه های الکتریکی مانند یخچال، تلویزیون، رایانه و …
● کاربرد رگولاتور ولتاژ دیزل ژنراتور برای سیستم های امنیتی از قبیل دوربین های مداربسته
● قابلیت استفاده در صنایع مختلف برقی مانند نیروگاه ها
● AVR دیزل ژنراتور مناسب برای صنایع الکتریکی و ساخت انواع قطعات الکترونیکی
● پرکاربرد برای خوردوسازی به ویژه های خودورهای الکتریکی
● امکان استفاده از رگولاتور ولتاژ برای تنظیم شارژ و ولتاژ باتری خودروهای دیزلی
امکان استفاده در انواع مصارف کشاورزی و باغبانی، تثبیت ولتاژ سیستم های روشنایی، پمپ های آبیاری و سایر تجهیزات الکتریکی
مناسب برای استفاده در انواع تجهیزات پزشکی مانند دستگاه های MRI، دستگاه های اشعه ایکس و سیستم های نظارت بر بیمار
مناسب برای استفاده در تجهیزات مخابراتی مانند ایستگاه های پایه و مراکز داده

ای وی ار (AVR) دیزل ژنراتور و موتور برق از چه بخش هایی تشکیل شده است؟

اجزای سازنده avr متشکل چندین و چند قطعه الکترونیکی است. قطعاتی که در اندازه گیری، تنظیم و کنترل ولتاژ خروجی دستگاه نقش دارند. از مهمترین اجزا و بخش های (AVR) یا رگولاتور ولتاژ مخصوص دیزل ژنراتور و موتور برق می توان به موارد زیر اشاره کرد:

● ترانفورماتورها یکی از اصلی ترین اجرای ای وی آر هستند. این قطعات الکتریکی وظیفه تغییر ولتاژ ورودی و خروجی ژنراتور را بر عهده دارند.

● تنظیم و ثابت نگه داشتن ولتاژ دیزل ژنراتور توسط خازن ها انجام می شود. خازن ها یکی از اجزای مهم در تأمین پایداری ژنراتور و عملکرد درست رگولاتور ولتاژ دیزل ژنراتور هستند.

● مقاومت ها از دیگر اجزای تأثیرگذار در AVR به شمار می رود. مقاومت ها برای کنترل جریان نقش کلیدی و حائز اهمیتی دارند.

● دیود و ترانزیستور با کنترل جهت جریان و ولتاژ، نقش مهمی در سیستم رگولاتور ولتاژ دیزل ژنراتور و موتور برق ایفا می کنند.

● مدارهای الکترونیکی از بخش های حیاتی و لازم تجهیزات و فناورهای الکتریکی هستند. عملکرد صحیح سیستم و کنترل درست ولتاژ خروجی از مهمترین وظایف این بخش محسوب می شود.

نحوه قرارگیری رگولاتور ژنراتور

ای وی ار (AVR) مخصوص موتور برق و دیزل ژنراتور به صورت یک بر الکترونیکی بر روی تابلو کنترلر دستگاه قرار می گیرد. با تغییر دور موتور و کنترل آن، ولتاژ خروجی را در حد مطلوب و استاندارد تنظیم می کند.

برای دانستن تفاوت دیزل ژنراتور با موتور برق مقاله آن را مطالعه کنید.

تفاوت موتور برق های AVR دار با موتور برق های اینورتردار

موتور برق‌های اینورتری یک انتخاب ایده آل برای کسانی که به دنبال برق پایدار هستند به شمار می‌رود. این دسته محصولات با فناوری پیچیده‌ای طراحی شده اند و جریان برق متناوب (AC) تولیدی را به برق مستقیم (DC) تبدیل کرده و سپس آن را دوباره به AC تبدیل می‌کند. پس از این فرآیند خروجی برق بسیار پایدار و بدون نوسان است.

مزایای موتور برق‌های اینورتری

برق پایدار: اگر یک موتور برق برای دستگاه‌های حساس همچون لپ‌تاپ، گوشی یا تجهیزات پزشکی نیاز دارید، موتور برق‌‌های اینورتری یک گزینه مناسب به شمار می‌روند. برق پایدار و بدون نوسان این موتور برق‌ها موجب جلوگیری از آسیب‌های احتمالی دستگاه‌های مصرفی شما می‌شود.

صرفه‌جویی در مصرف سوخت

تنظیم میزان مصرف سوخت بسته به میزان بار، از جمله ویژگی‌های موتور برق‌های اینورتری به شمار می‌رود. این ویژگی‌ زمانی کاربرد دارد که شما به برق کمی نیاز دارید و موتور برق به صورت خودکار میزان سوخت مصرفی را کاهش می‌دهد.

صدای تولیدی پایین

موتور برق‌های اینورتری معمولا از صدای تولیدی پایینی برخوردارهستند، و همین مورد این دسته محصولات را مناسب برای استفاده در مصارف خانگی می‌کند.

حمل و جابه‌جایی آسان

موتور برق‌های اینورتری در مقایسه با موتور برق‌های AVR دار از حمل و جابه‌جایی آسانی برخوردار هستند.

مقایسه موتور برق اینورتری و AVR

نوع استفاده

اگر از موتور برق برای تامین برق مصرفی لوازم حساس مانند موبایل و لپ‌تاپ استفاده می‌کنید، موتور برق‌های اینورتری گزینه بهتری هستند ولی اگر نیاز برق شما زیاد است و حساسیت زیادی برای نوسانات ولتاژ ندارید، موتور برق با AVR گزینه‌ای مناسب هستند.

هزینه خرید

هزینه خرید یک موتور برق اینورتری به دلیل استفاده از تکنولوژی پیشرفته، در مقایسه با یک موتور برق AVR دار بیشتر است.

مصرف سوخت

همانطور که قبلا اشاره شد، موتور برق‌های اینورتری از قابلیت تنظیم خودکار مصرف سوخت برخوردار هستند و همین مورد موجب کاهش هزینه‌های مصرف سوخت می‌شود.

میزان صدای تولیدی

معمولا میزان صدای تولیدی موتور برق‌های اینورتری بسیار پایین تر از موتور برق‌های AVR دار هستند. از موتور برق‌های اینوتری به دلیل میزان صدای تولیدی پایین در محیط‌‌های خانگی استفاده می‌شود.

عدم استفاده از AVR ژنراتور چه معایبی به همراه دارد؟

امروزه در اغلب دستگاه ها و تجهیزات الکتریکی از AVR استفاده می شود. عدم به کارگیری آن معایب مختلفی به همراه دارد که مهمترین آن ها عبارتند از:

۱- عدم تأمین ولتاژ پایدار و امکان بروز نوسانات مختلف.

۲- عدم امکان کنترل دقیق ولتاژ با مقدار مطلوب و درنتیجه ولتاژ نامنظم و کاهش کارایی ژنراتور

۳- امکان خرابی تجهیزات و بخش های مختلف دستگاه به دلیل تغییر ولتاژ خروجی

۴- کاهش کارایی و عملکرد سیستم و حتی کاهش عمر مفید دستگاه

۵- آسیب به تجهیزات مرتبط با ژنراتور

۶- امکان ایجاد بار مالی مضاعف به دلیل نیاز تعمیر و تعویض قطعات

ای وی ار یا رگولاتور ولتاژ دیزل ژنراتور چگونه کار می کند؟

پس از آشنایی با پاسخ این پرسش که AVR دیزل ژنراتور چیست، نوبت به بررسی کارکرد رگولاتور می رسد. عملکرد و چگونگی کارکرد رگولاتور ولتاژ دیزل ژنراتور را می توان در چهار مرحله اصلی خلاصه کرد.

۱- در مرحله نخست ولتاژ خروجی ژنراتور اندازه گیری می شود. این اندازه گیری ملاک و معیار دستگاه برای مقایسه با حد استاندارد و تنظیم آن خواهد بود. خوب است بدانید که اندازه گیری ولتاژ در ای وی ار (AVR) دیزل ژنراتور به کمک سنسورهای مخصوص صورت می گیرد. سنسورهایی که ولتاژ ژنراتور را به سیگنال های الکتریکی تبدیل می کنند.

۲- در گام بعد، ولتاژ ژنراتور با حد مطلوب و استاندارد که معمولاً مقدار ثابتی دارد، مقایسه می شود. این مقدار استاندارد در رگولاتور ولتاژ دیزل ژنراتور و موتوربرق به کنک کنترل کننده دستگاه مشخص می گردد.

۳- مقایسه ولتاژ اندازه گیری شده توسط ای وی ار (AVR) ژنراتور و حد مطلوب، نوبت به تنظیم آن می رسد. به زبان ساده، اگر ولتاژ خروجی که اندازه گیری شده از حد مطلوب کمتر باشد، فرمان افزایش ولتاژ صادر می شود. اگر هم این مقدار بیشتر باشد، افزایش سیگنال کنترلی برای تنظیم ولتاژ توسط رگولاتور ولتاژ ژنراتور صورت می گیرد.

۴- مرحله پایانی نیز تنظیم و کنترل ولتاژ به صورت پیوسته است. این کار دائماً و در سرعت بالا توسط ای وی ار (AVR) موتور برق و دیزل ژنراتور انجام می شود. کنترل ولتاژ باعث می شود تا ولتاژ خروجی ژنراتور همواره در محدوده مطلوب واستاندارد قرار داشته باشد.

آموزش نصب avr ژنراتور

قطع برق: قبل از هر کاری، اطمینان حاصل کنید که برق ژنراتور قطع شده است تا از خطرات الکتریکی جلوگیری شود.

محافظت شخصی: در هنگام نصب AVR، از لباس‌ها و تجهیزات محافظتی مانند دستکش‌ها و عینک‌های ایمنی استفاده کنید تا خود را در برابر هر گونه آسیب احتمالی محافظت کنید.

محل نصب: محل نصب AVR باید در محل مناسب و محافظت شده انتخاب شود. اطمینان حاصل کنید که دسترسی به AVR آسان است و از عوامل خطرناک مانند رطوبت، گرد و غبار و دمای بالا جلوگیری شده است.

اتصالات الکتریکی: AVR باید به درستی به سیستم الکتریکی ژنراتور وصل شود. بررسی کنید که سیم‌ها به درستی متصل شده‌اند و هیچ گونه کابل بریده یا ترک خورده وجود ندارد.

تنظیمات: اطمینان حاصل کنید که تنظیمات AVR با مشخصات فنی ژنراتور مطابقت دارد. بررسی کنید که حداکثر ولتاژ و تنظیمات دیگر به درستی تنظیم شده‌اند.

تست: پس از نصب AVR، ژنراتور را روشن کنید و عملکرد AVR و ولتاژ خروجی را بررسی کنید. از یک ولت‌متر استفاده کنید تا ولتاژ خروجی را اندازه‌گیری کنید و اطمینان حاصل کنید که AVR به درستی ولتاژ را تنظیم می‌کند.

آزمایش عملکرد: ژنراتور را در شرایط عادی و بارگذاری کنید و عملکرد AVR را در تنظیم ولتاژ خروجی و حفاظت در مقابل نوسانات بررسی کنید.

نگهداری و تعمیر: AVR باید به طور منظم بررسی و تعمیر شود تا عملکرد بهینه را حفظ کند. پیروی از دستورالعمل‌های تولید کننده برای نگهداری و تعمیرات لازم است.

در مقاله سرویس و نگهداری موتور برق به طور کامل نحوه نگهداری این دستگاه توضیح داده شده‌است. همچنین در مقاله آموزش تعمیر و نگهداری دیزل ژنراتور نیز آموزش تعمیر آن داده شده است. برای آشنایی با این موارد می‌توانید به مقالات ذکر شده رجوع کنید.

توصیه می‌شود برای نصب AVR در ژنراتور، همچنین نصب و راه اندازی موتور برق از یک تکنسین مجرب یا متخصص الکترونیک استفاده کنید تا از نصب صحیح و بهینه اطمینان حاصل کنید.

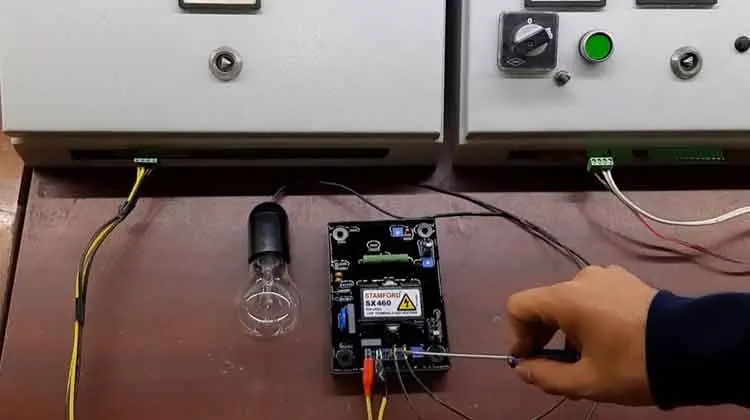

نحوه تست avr ژنراتور

طریقه نصب ای وی آر دیزل ژنراتور یا رگولاتور ولتاژ ژنراتور دیزلی در کاتالوگ همراه جعبه اشاره شده است. رعایت دقیق سیم کشی و همچنین اطمینان از محکم بودن محل قرارگیری رگولاتور اهمیت زیادی دارد. همچنین محل اتصالات و فیش های ورودی و خروجی نیز بهتر است به خوبی چک شود. به کمک بست کمبرندی می توان این اتصالات و Avr را به بدنه زنراتور محکم نمود تا در صورت لرزش های اتفاقی در عملکرد دستگاه خللی ایجاد نشود.

مشکلات و نواقص رگولاتور دیزل ژنراتور، یکی از علل برق ندادن ژنراتور است. به ویژه اگر به یکباره و ناگهان برق خروجی ژنراتور صفر شود. در این حالت سوختگی AVR بسیار محتمل است. به خاطر داشته باشید، تست avr ژنراتور یک کار تخصصی محسوب می شود. از این رو بهتر است این کار توسط یک کارشناس خبره و یا با کسب مشاوره تخصصی از مرجع مناسب صورت پذیرد.

پیشرفت در فناوری AVR

امروزه با پیشرفت تکنولوژی، AVR‌ های مدرن چندین نوآوری را برای عملکرد بهتر به وجود آورده‌اند.

AVR دیجیتال

دقت بالاتر، زمان پاسخگویی سریعتر و انعطاف پذیری بیشتر از جمله ویژگی‌های جدید AVR‌های دیجیتال در مقایسه با نمونه‌های آنالوگ به شمار می‌رود.

AVR‌‌های هوشمند

از جمله ویژگی‌های AVR‌های هوشمند می‌توان به قابلیت‌های ارتباطی در شبکه‌های هوشمند و دیگر سیستم‌های مدیریت اشاره کرد. همچنین نظارت و کنترل از راه دور از دیگر ویژگی‌ها به شمار می‌رود.

قیمت avr دیزل ژنراتور

قیمت خرید avr دیزل ژنراتور به عنوان یک برد الکترونیکی پرکاربرد به عوامل مختلفی بستگی دارد. برند سازنده در کنار تک فاز یا سه فاز بودن ژنراتور از جمله این موارد است. طبیعتاً قیمت رگولاتور ژنراتور سه فاز با قیمت AVR ژنراتور تک فاز یکسان نیست.

رگولاتور ولتاژ استمفورد، زیمنس، مارلی، رگولاتور ژنراتور ذغالی یا brush و رگولاتور ژنراتور استریم از نمونه های رایج و پرفروش می باشد. قیمت هر یک از این برندها و انواع AVR با یکدیگر متفاوت است.

نوع ژنراتور و توان آن، اعتبار برند، میزان ولتاژ، سایز و اندازه رگولاتور از دیگر فاکتورهای مهم بر قیمت خرید Avr می باشد.

کلام آخر

AVR (Automatic Voltage Regulartor) یا رگولاتور ولتاژ، نوعی سیستم برای کنترل و تنظیم ولتاژ خروجی ژنراتور است. این سیستم در بسیاری از موتور برق های دیزلی و دستگاه های برقی مورد استفاده قرار می گیرد. ایجاد ولتاژ پایدار، کاهش نوسانات و جلوگیری از بروز آسیب و خرابی تجهیزات از مزایایAVR یا رگولاتور ولتاژ دیزل ژنراتور است. لذا در انتخاب ژنراتور و دستگاه های برقی بهتر است از استفاده AVR در ساختار آن اطمینان حاصل نمود.
