تابلو هوشمند زیمنس جهت مدیریت کارکرد شیفت بین ۲ یا ۳ موتور برق، بصورت پشت سرهم بدون وقفهقابلیت نصب بر روی انواع موتوربرق از لحاظ سوخت (بنزینی، گازی و دیزلی)
توزین ساعت کارکرد کاملا برابر در موتور برق ها
امکان استفاده از تابلو هوشمند زیمنس جهت مدیریت ساعت کارکرد در دیگر تجهیزات و ماشین آلاتی شامل:
پمپ ها، چیلرها، سردخانه ها، کمپرسورهای برودتی، کمپرسورهای تولید هوای فشرده، …
تابلو هوشمند زیمنس جهت مدیریت کارکرد شیفت بین ۲ یا ۳ موتور برق، بصورت پشت سرهم بدون وقفه
در شرایط و مکانهایی که دسترسی به برق شهر وجود نداشته باشد، تنها راه اقتصادی تامین برق، استفاده از چند موتور برق می باشد که می بایست ساعت ها، شاید در حد ۱۸ تا ۲۴ ساعته این موتورها در طول روز، کار کنند.
در این صورت یکی از نیازها و مشکلات برای مصرف کنندگان، مدیریت پیوستگی برق دائم با توزین ساعت کارکرد دقیق و هوشمندانه و البته بدون دخالت اپراتور می باشد.
ساعت کارکرد روزانه در تمامی موتور برق ها طبق دستورالعمل سازنده آنها نباید بیش از ۶ تا ۸ ساعت در طول روز باشد، به همین دلیل، بایستی در زمانها و شرایطی که نیاز است موتور برق ها، بیش از ۸ساعت کارکرد در طول روز داشته باشند، باید تعداد دو یا چند موتور برق تهیه شود تا بتوانند نیاز ۲۴ ساعت کار خود را مرتفع کنند، اما هیچگونه تابلو کنترلی تا کنون بدین صورت مهیا و ساخته نشده است.
که در نهایت این تابلو کنترل مرکزی، توسط واحد فنی بازرگانی تاج طراحی، ساخته و اجرا شد.
تابلوی هوشمند مدیریت شیفت کارکرد بین چند موتور برق، در شرایط های زیر مورد نیاز می باشد:
- نیاز به برق پیوسته در مکانهایی که کلا برق ندارد و خارج از شبکه برق شهری می باشد و یا قطعی برق در طول روز بسیار بالا می باشد . مانند معادن، ویلاها، باغات و مزارع کشاورزی، کارگاهای تولیدی و …
- تغذیه برق ماینر ارزهای دیجیتال که بنابر سیاست های کشوری نمی توانند به برق شهر متصل شوند.
بنابراین با توجه به اضطراری بودن هویت موتور برق ها نمی توان از یک موتور برق روزانه بیش از ۶ ساعت استفاده نمود، لذا در چنین شرایطی، استهلاک موتور برق نه تنها بشدت بالا می رود، بلکه ریسک خرابی موتور برق نیز بالا رفته و ۱۰۰درصد به دلایل خرابی، مصرف کننده ها بدون برق می شوند.
از جمله امکانات این تابلو اتوماتیک که با تجهیزات زیمنس آلمان برنامه نویسی شده می توان بصورت مختصر به مواردی اشاره کرد:
- در زمان قطع برق، موتور برقی که شیفتش می باشد روشن می شود. بعنوان مثال موتور برق ۱
- بعد از اتمام ساعت کاری تنظیم شده موتور برق ۱، موتور برق ۲ روشن خواهد شد و بعد از گرم شدن و تثبیت ولتاژ و اطمینان از آماده بکار بودن آن ، ابتدا خروجی برق ۲۲۰ ولت موتور برق ۱، قطع شده و سپس خروجی موتور برق ۲ وصل می شود. در صورت روشن ماندن موتور برق ۲ و گذشت مدت زمان سرد شدن، موتور برق ۱ خاموش خواهد شد.
- بعد از اتمام ساعت کاری موتور ۲، موتور ۳ شروع به استارت و روشن شدن می کند. ولی اگر به دلایلی روشن نشود، تابلو زیمنس، همزمان با اعلام آلارم موتور ۳، فورا موتور بعدی را استارت می زند و جایگزین موتور مشکل دار می کند، و تا مادامی که موتور برق های بعدی روشن نشوند، موتور برق روشن که شیفتش تمام شده، نه تنها خاموش نمی شود بلکه همچنان در حال تغذیه کردن مصرف کنند ها می باشد.
- در صورتیکه که موتور برق روشن، که شیفت کاریش تمام نشده باشد، بصورت ناگهانی و خارج از کنترل خاموش شود، تابلو زیمنس فورا موتور برق بعدی را روشن می کند.
- در شرایطی همچون سرویس و یا تعمیرات که کلید اتومات یکی از موتور برق ها خاموش باشد، سیستم هوشمند، موتور بعدی را استارت و روشن می کند.
در نتیجه تابلو کنترل مرکزی زیمنس بصورت هوشمندانه، همواره پیوستگی خروجی برق را حفظ می کند.
توضیح: ساعت کارکرد هر موتور برق می تواند متفاوت باشد، مثلا موتور اول ۳ساعت و موتور دوم ۵ساعت
توزین دقیق ساعت کارکرد: با این فرض که موتور برق باید ۴ساعت کار کند، اگه بعد از یک و نیم ساعت برق شهر وصل شود، مشخصا موتور برق خاموش می شود و هنوز ۲.۵ ساعت دیگر بایستی کار کند. در زمان قطع مجدد برق شهری، موتوری روشن خواهد شد که همچنان ساعت کارکرد آن تمام نشده .بنابراین توزین ساعت کارکرد و استهلاک کاملا برابر می باشد.
صفحات نمایشی تابلو زیمنس شامل چه مواردی میشود :
- نمایش شیفت شماره موتور برق و امکان جابجایی دستی شیفت بین آنها
- امکان دستی روشن کردن موتور برق ها بصورت مجزا
- نمایش وضعیت روشن بودن کلید اتومات و روشن بودن خود موتور برق
- نمایش زمان باقیمانده جهت وصل خروجی برق موتور و برق شهر
- نمایش زمان باقیمانده تا سرد شدن و خاموش شدن موتور برق
- نمایش مدت زمان تنظیم شده کارکرد هر موتور برق و مدت زمان سپری شده از کارکرد آنها به همراه تعداد دفعات سیکل روشن شدن آنها بصورت مجزا
- نمایش ساعت کارکرد کلی هر موتور برق از ابتدای نصب تا کنون
- نمایش زمان باقیمانده جهت قطع خروجی برق هر موتور
- نمایش ساعت کارکرد هر موتور در طول روز
- نمایش علت روشن شدن موتور برق ( بدلیل قطع برق، تست دوره ای، دستی )
اشاره به برخی تنظیمات قابل اجرا در تابلو هوشمند زیمنس مدیریت کارکرد شیفت: ( ورود به منو با رمز )
- تنظیم و برنامه ریزی جهت استارت اتومات بصورت تست دوره ای موتور برق ها در طول هفته جهت آماده بکار بودن
- امکان برنامه ریزی جهت مکان های اداری با تجاری که نیاز نیست در طول هفته بصورت ۲۴ ساعته موتور برق ها در حالت اتومات باشند و باید بعد از اتمام ساعت کاری پرسنل ، با قطع برق دیگر روشن نشود.
- تنظیم ساعت کارکرد شیفت هر موتور برق بصورت مجزا
- تنظیم حداکثر ساعت کارکرد مجاز هر موتور برق در طول ۲۴ ساعت روز
- تنظیم مدت زمان تاخیر در خروجی برق هر موتور بعد از گرم شدن
- تنظیم مدت زمان تاخیر در خاموشی هر موتور برق جهت سرد شدن
- تنظیم زمان تاخیر بین جابجایی قطع و وصل برق بین موتور برق ها و برق شهر
- تنظیم مدت زمان تاخیر در استارت موتورها بعد از قطع برق شهر و تاخیر قطع برق موتورها بعد از وصل مجدد برق شهر
- تنظیم آلارم سرویس دوره ای و یا تعویض روغن بصورت ساعت کارکرد یا گذشت مدت زمان بر اساس سپری شدن روز بصورت تفکیک شده هر موتور برق
آلارم های نمایشی :
- آلارم افت ولتاژ باتری موتورها
- آلارم عدم وجود برق خروجی در موتور برق ها ( به عنوان مثال : قطع کابل ارتباطی و یا قطع فیوز روی بدنه موتور برق)
- آلارم مشکل در اتصالی در کلید ریست دستی
- آلارم عدم روشن شدن موتور برق و یا خاموشی ناگهانی ( علت: اتمام سوخت، کاهش سطح روغن، … )
- آلارم عدم خاموشی موتور برق
- آلارم سرویس و تعویض روغن
تابلو هوشمند کنترل شیفت کارکرد موتور برق ها در دو مدل طراحی و ساخته شده است:
الف) موتور برق ها دارای تابلو اتومات می باشند و صرفاً این تابلوها باید مدیریت شیفتی شوند.
ب) موتور برق ها صرفا استارت الکتریکی و دستی هستند و هیچ تابلو اتوماتی ندارند ( بسیار اقتصادی و کم هزینه )
الف) تجهیزات و قطعات مورد نیاز در کنار تابلو برق زیمنس در صورت داشتن تابلو اتومات روی هر موتور برق و صرفاً مدیریت کارکرد شیفت کارکرد بین آنها :
- پی ال سی زیمنس با ۱ عدد ماژول
- یک عدد کنتاکتور صرفا جهت قطع و وصل برق شهری
- دو عدد رله ۵ پایه صرفا جهت فرمان
- منبع تغذیه ۱۲ ولت جهت مصرف تجهیزات داخلی
- تابلو برق جهت نصب هر ۴ مورد

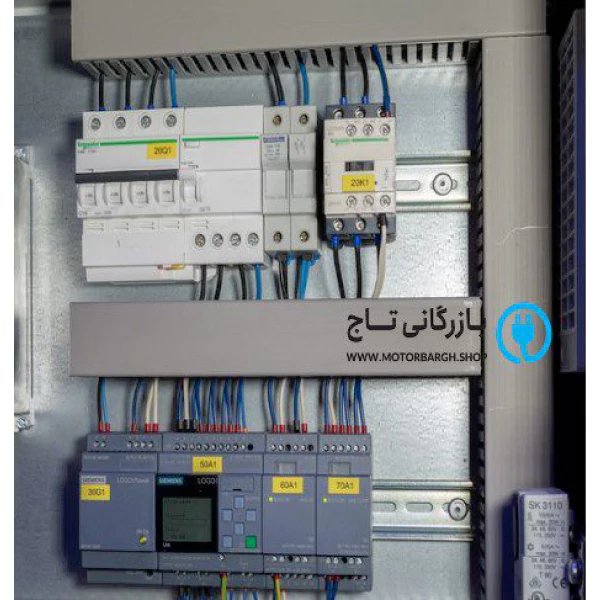

ب) تجهیزات و قطعات مورد نیاز در کنار تابلوی زیمنس در صورت نداشتن تابلو اتومات روی موتور برق ها، در این صورت این تابلوی کنترل مرکزی نه تنها مجزا موتورها را اتومات استارت و راه اندازی می کند بلکه کارکرد شیفت بین آنها را نیز مدیریت می کند :
- پی ال سی زیمنس با ۲ عدد ماژول
- شارژر باتری به تعداد موتور برق ها
- کنتاکتور به تعداد موتور برق ها و یک عدد بابت برق شهر
- دو عدد رله ۵ پایه صرفا جهت فرمان
- منبع تغذیه ۱۲ ولت جهت مصرف تجهیزات داخلی
- تابلو برق جهت نصب هر ۵ مورد
در انتها توجه شما را جلب میکنم به جدول طراحی شده برای مقایسه تابلو های اتوماتیک موجود در ایران ( با کلیک این فایل را میتوانید دانلود کنید )
