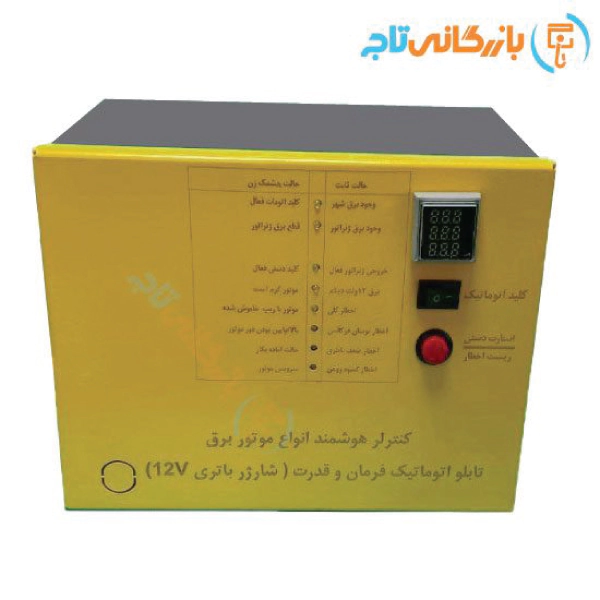

برد اتوماتیک چنج اور ماهان | مناسب برای انواع موتور برق بنزینی ، گازی و دیزلی

برد اتوماتیک چنج اور بازرگانی تاج | مناسب برای انواع موتور برق بنزینی ، گازی و دیزلی

تابلو برق فوق بصورت ۱۰۰درصد توسط تیم ایرانی بازرگانی تاج طراحی، برنامه نویسی و تولید شده و سعی شده با توجه به هوشمندی فوق العاده مدار داخلی آن، قیمت تمام شده برای مصرف کننده بسیار پایین باشد و هر شخص بتواند براحتی از این تابلو جهت کنترل انواع موتور برق های استارتی از توان های پایین ۲ کیلووات تا چند ده کیلو وات استفاده نماید. و ابعاد بسیار کوچک آن نیز به قابلیت پرتابل بودن آن کمک کرده است و حتی می توان این برد کوچک را در خود پنل موتور برق ها نیز جاسازی کرد.

از جمله ویژگی ها و قابلیت های این تابلو برق:

• شارژر هوشمند دارای قابلیت مدیریت باتری می باشد و در هر دو حالت برق شهر و ژنراتور باتری را شارژ می کند.
• دارای رله های قدرت جهت Change Over بین برق شهر و ژنراتور
• دارای رله مجزا جهت کنترل فرمان کنتاکتور
• امکان اتصال به انواع ریموت کنترل و سیستم های کنترل پیامکی از راه دور
• امکان ویژه ارتباط تا ۳ تابلوی مشابه جهت کنترل شیف کارکرد تا ۳ موتور برق ( ارتباط با واحد تولید )
• امکان انتخاب و تنظیم نوع Fuel که در موتور برق های بنزینی، دیزلی و گازسوز نوع خاموش کردن و یا روشن کردن آنها متفاوت است.
• امکان انتخاب و تنظیم نوع سنسور روغن از نوع کنترل سطح یا پرشر سوئیچ
• انتخاب نوع عملکرد ساسات در ۴ وضعیت هوشمند جهت استفاده در انواع موتور برق های بنزینی و گازسوز
• تشخیص داغ بودن موتور در زمان خاموشی و عدم تحریک ساسات در زمان استارت
• محدود کردن ساعت کارکرد در طول روز بین دو عدد ۵ و ۱۰ ساعت
• امکان انتخاب و تنظیم خروجی ساسات به خروجی کنترل فرمان کنتاکتور شهر، در موتورهایی که ساسات ندارند.

نکته : بسیار از تنظیمات ثابت داخلی و غیر قابل تغییر در برد الکترونیک فوق، حاصل سالهاتجربه و دانش نصب در انواع موتور برق های کوچک و بزرگی می باشد که در برد فوق اعمال شده و این برد نیز در انواع موتور برق در توان و سوخت های مختلف، تست شده است.

.

مشخصات فنی برد الکترونیکی ماهان

از جمله تشخیص انواع مشکلات و خطاها در موتور برق:

• تشخیص روشن بودن و اخطار قطع بودن کلید فیوز روی بدنه موتور برق و یا قطع کابل اتصال خروجی موتور برق ( در صورتیکه اتصال برقرار شود، اخطار سریعاً قطع خواهد شد. ولی اگر تا ۵ دقیقه این اخطار، رفع نگردد، تابلو برق جهت جلوگیری از مصرف بی دلیل سوخت و بالا رفتن استهلاک، موتور را خاموش خواهد کرد. )
• تشخیص بالا یا پایین بودن دور موتور ( فرکانس )
• تشخیص علت ریپ موتور که ممکن است از بار مصرفی بالا و یا اتمام سوخت موتور باشد و در هر مورد رفتارهای متفاوتی خواهد داشت.
• تشخیص بسیار سریع ( در حد میلی ثانیه ) از خرابی و یا افت توان باتری موتور برق که از ریست شدن برق برد جلوگیری خواهد کرد.
• تشخیص کاهش حجم روغن که علاوه بر نمایش این اخطار از استارت و یا روشن بودن موتور جلوگیری خواهد کرد.
• قطع بسیار سریع خروجی رله در زمان وجود یک مصرف کننده در خروجی، جهت جلوگیری از خاموشی و نیاز به استارت مجدد موتور برق

1. قابلیت نصب بسیار آسان در پنل داخلی انواع موتور برق های استارتی: علاوه بر سهولت در جابجایی و انتقال موتور، باعث کاهش زمان نصب و راه اندازی و هزینه ها شده است ( بنابر سفارش مشتری قبل از ارسال موتور برق، فروشنده می تواند برد را داخل پنل موتور برق نصب، تا در زمان تحویل، مشتری بدون دردسر نصب و تکنسین نصاب، براحتی از آن استفاده نماید.)
2. دارای شارژر باتری که روی خود برد الکترونیکی وجود دارد و همواره باتری موتور برق کاملا شارژ و آماده استارت می باشد.
3. وجود همزمان رله های فرمان جهت کنترل ( ساسات، خاموش کن یا شیر برقی ، استارت ) و رله های قدرت جهت Chenge Over   بین برق شهر و ژنراتور
4. دارای سیگنال های مختلف جهت نمایش آلارم ها و همزمان خروجی ۱۲ ولت این سیگنال ها جهت ارتباط با ماژول های پیامکی از جمله : نمایش وجود برق شهر، برق ژنراتور، خروجی تابلو، دینام، و همچنین سیگنال نمایش آلارم های نظیر: آلارم روغن، آلارم عدم استارت و روشن شدن، آلارم نبود ولتاژ ۲۲۰ ولت موتور برق به دلیل قطع سیم کشی و یا پایین بودن کلید فیوز روی بدنه موتور برق و همچنین آلارم افت ولتاژ باتری
5. تعیین نوع FUEL  یعنی اگر موتور بنزینی باشد می تواند بصورت خاموش کن انتخاب شود و اگر گازسوز و یا نوعی گازوییل سوز باشد می تواند بصورت شیر برقی تعیین و انتخاب شود.
6. تعیین و انتخاب ۳ مدل کارکرد برای ساسات کش برقی :الف ( ساسات بعد از روشن شدن موتور بلافاصله آزاد شود. ( مناسب برخی موتور برق های بنزینی و گازوییلی )ب) ساسات با تاخیر بعد از روشن شدن موتور آزاد شود ) مناسب موتور برق های گازسوز   (ج) ساسات حین استارت و قبل از روشن شدن موتور آزاد شود ( مناسب اکثر موتور برق های بنزینی)


   (مهمترین نکته در تک استارت موفق موتور برق ها، عملکرد مناسب و هوشمند ساسات می باشد)

7. امکان تعیین و انتخاب ۲ نوع سنسور روغن ( کنترل سطح، پرشر سوییچ ) جهت نمایش آلارم و عدم پروسه استارت و روشن شدن

8. تعیین و انتخاب نوع رله استارت ( با مثبت باتری استارت شود یا منفی )

9. تعیین و انتخاب فاصله زمانی بین  CHENGE برق شهر با ژنراتور به دو صورت لحظه ای و یا با فاصله ۵ ثانیه این قابلیت در زمان نصب و سینک UPS  بسیار کمک میکند.

10. امکان اتصال به تابلو  Chenge Over خارجی جهت استفاده در سیستم های برق سه فاز
