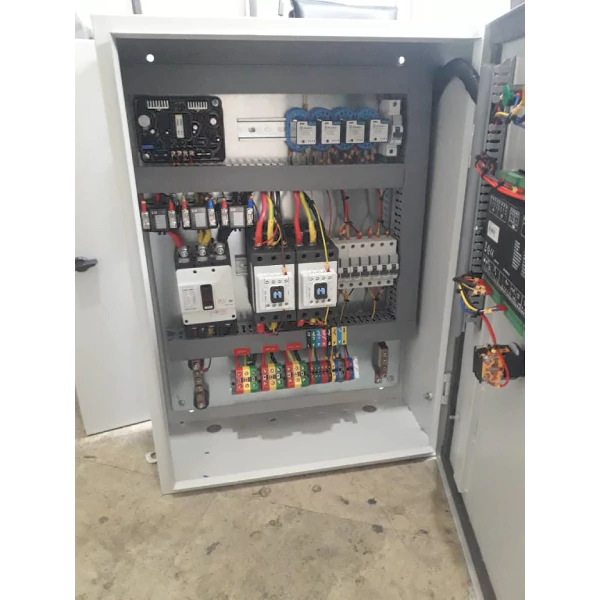

تابلو چنج اور اتوماتیک ساخت ایران با برد دیپسی برای انواع دیزل ژنراتور با کنتاکتور هیوندای

آشنایی با انواع تابلو برق های مخصوص موتور برق بنزینی، گازی و دیزلی

۱. تابلو چنج اور

تابلو چنج اور وظیفه تعویض منبع تامین جریان برق را برعهده دارد، به این مفهوم که به کمک این نوع تابلو میتوان از دو منبع تامین جریان استفاده کرد با این شرظ که در هر زمان فقط یکی از منابع ، مورد مصرف قرار می‌گیرد، یعنی استفاده از یک منبع مستلزم قطع دیگری می باشد.

اما نکته مهم در واقع اینجاست که با استفاده از این سیستم دخالت اپراتور از بین می‌رود، و باید در طراحی و ساخت این تابلو و همچنین نصب و راه اندازی دقت بالایی انجام شود. تا اتفاقای همچون برگشت فاز یا احتمال ورود جریان معکوس به ژنراتور یا دو فاز شدن به صفر برسد و اتفاق نیافتد تا  مصرف کننده ها آسیبی نبیند.

۲. تابلو پارالل و سنکرون

تابلوهای پارالل و سنکرون برای همسو کردن و جمع کردن جریان خروجی دو یا چند منبع مورد استفاده قرار می‌گیرد. این منابع می‌توانند دو یا چند موتور برق یا دیزل ژنراتور باشد، این روش یک راه حل منطقی برای جبران کمبود برق است.

قطعات مود استفاده در انواع تابلو کنترل

۱. برد کنترل

برد کنترل مدیریت کامل پارامترهای موتوربرق یا دیزل ژنراتور را انجام می‌دهداز قبیل فشار آب ، فشار روغن ، مقدار ولتاز خروجی، کیفیت خروجی‌، فرکانس و ولتاژ باطری، ساعت کارکرد و امکان ذخیره سازی اطلاعات را در بازه مشخص دارد.

بهترین بردهای موجود در بازار دیپسی انگلیس ،‌زیمنس آلمان ، ال اس کره و همچنین هیوندایی میباشد.

۲.کلید اتوماتیک (کلید اصلی)

به منظور حفاظت از ژنراتور در برابر خطا اضافه ولتاژ و جریان از کلید اتوماتیک استفاده می‌شود.

در واقع اضافه بار جریان، هرسه فاز اصلی مدار قدرت را قطع می‌کند.

۳. کنتاکتور تابلو کنترل

کنتاکتور در واقع دارای تعدادی کلید می‌باشد که با استفاده از خاصیت مغناطیسی، تعدادی از تیغه ها را باز و بسته میکند، در تابلو اتوماتیک از دو کنتاکتور استفاده می‌ششود یکی برای برق شهر و دیگری برق ژنراتور

حساس ترین قسمت تابلوهای اتوماتیک در واقع کنتاکتورها هستند زیرا که همیشه در حالت فعال و اکتیو هستند.

بهترین برند کنتاکتورها اشنایدر می‌باشد اما تا به اکنون هیوندای نیز بخوبی کار کرده است.

۴.رله تابلو کنترل

کاربرد رله ها به شرح زیر است

• برای فعال کردن استارت و روشن شدن دیزل ژنراتور
• برای قطع و وصل کردن سوخت دیزل ژنراتورها

طراحی تابلو برای موتور برق کوچک که از دور با ریموت روشن شود

در انتها توجه شما را جلب میکنم به جدول طراحی شده برای مقایسه تابلو های اتوماتیک موجود در ایران ( با کلیک این فایل را میتوانید دانلود کنید )

جدول مقایسه ۵ نوع تابلو اتوماتیک در ایران
