معرفی اجزای دیزل ژنراتور و قطعات آن
مقدمه
برق نقش حیاتی در زندگی انسان ایفا می کند. از روشنایی منازل و ادارات تا راه اندازی صنایع و تجهیزات پزشکی، همه و همه به این منبع انرژی وابسته اند. با این حال، قطعی برق می تواند به طور ناگهانی رخ دهد و زندگی را مختل نماید. در چنین شرایطی، دیزل ژنراتور به عنوان ناجی به میدان می آید و با تولید برق، تاریکی و خاموشی را از بین می برد.
در این مقاله قصد داریم به بررسی اجزای دیزل ژنراتور و وظایف هر یک بپردازیم. آشنایی با این اجزا نه تنها به درک بهتر نحوه عملکرد این دستگاه کمک می کند، بلکه در انتخاب و نگهداری صحیح آن نیز موثر خواهد بود.

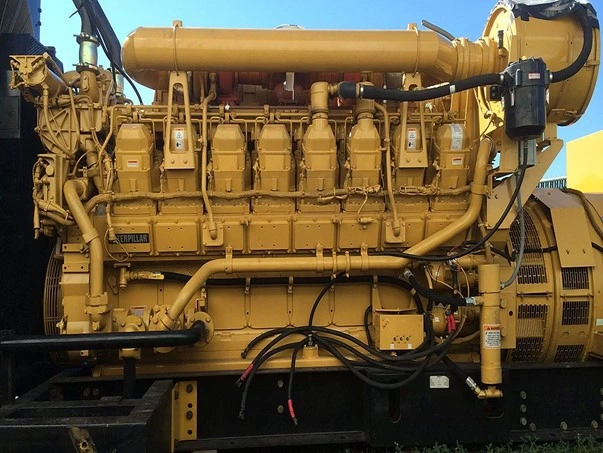

موتور؛ مهمترین اجزای تشکیل دهنده ژنراتور
در قلب هر دیزل ژنراتور، یک موتور دیزل قدرتمند قرار دارد. موتور ژنراتور با سوزاندن مخلوطی از هوا و دیزل، انرژی گرمایی و مکانیکی تولید می کند. این انرژی مکانیکی به شافت متصل به ژنراتور منتقل شده و در آنجا به الکتریسیته تبدیل می شود.
موتور ژنراتور با توجه به نوع کاربرد و ظرفیت دیزل ژنراتور، در انواع مختلفی از جمله تک سیلندر، چند سیلندر، خطی و V شکل موجود است.
موتورهای دیزل ژنراتور بر اساس سرعت دوران به دو دسته تقسیم می شوند:
- موتورهای دور پایین: این موتورها با سرعت ۱۵۰۰ دور در دقیقه کار می کنند و برای کاربردهایی که نیاز به گشتاور بالا دارند مناسب هستند.
- موتورهای دور بالا: این موتورها سرعت ۳۶۰۰ دور در دقیقه دارند و سرعت و قدرت آنها نیز بیشتر است.
در مقاله گاورنر دیزل ژنراتور چیست با قطعه تنظیم کننده سرعت نیز آشنا شوید.

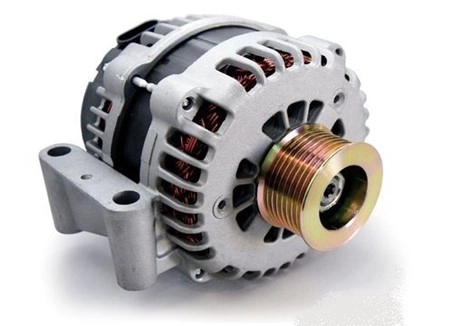

دینام؛ یکی دیگر از اجزای دیزل ژنراتور
یکی از مهم ترین اجزای دیزل ژنراتور، دینام یا ژنراتور تک است که وظیفه تولید برق را بر عهده دارد. دینام دیزل ژنراتور مهمترین بخش این دستگاه محسوب می شود.
دینام از دو بخش اصلی تشکیل شده است:
- استاتور: بخش ثابت دینام می باشد که از بدنه و سیم پیچ ها تشکیل شده است.
- روتور: بخش متحرک دینام است که شامل هسته، سیم پیچ های تحریک و بلبرینگ ها می شود.
دینام دیزل ژنراتور نقش مهمی در دیزل ژنراتور دارد و برق مورد نیاز را برای مصارف مختلف تولید می کند. از جمله کاربردهای دینام در دستگاه مورد نظر می توان به موارد زیر اشاره کرد:
- تامین برق منازل و ساختمان ها.
- تولید برق صنایع و کارخانجات.
- تامین برق تجهیزات پزشکی و بیمارستانی.
- تولید برق اضطراری در مواقع قطع برق.
سیستم سوخت رسانی ژنراتور
سیستم سوخت رسانی دیزل ژنراتور، نقش حیاتی در عملکرد این دستگاه ایفا می کند و وظیفه انتقال، پالایش و تزریق سوخت به موتور را بر عهده دارد. خود مخزن دارای اجزا و قطعات مختلفی است که در ادامه به آنها اشاره می کنیم:
- مخزن سوخت: یکی از اجزای ژنراتور است که وظیفه ذخیره سازی گازوئیل را بر عهده دارد. مخازن دیزل ژنراتور در ظرفیت های مختلفی ارائه می شوند.
- پمپ سوخت: وظیفه اصلی آن پمپ، مکش گازوئیل از مخزن و انتقال آن به فیلترها و سپس پمپ فشار بالا است.
- فیلترها: در سیستم سوخت رسانی دیزل ژنراتور از چندین فیلتر برای تصفیه سوخت استفاده می شود. فیلترهای مورد نظر ذرات معلق، آب و سایر آلاینده ها را از سوخت جدا کرده و از ورود آنها به موتور جلوگیری می نمایند.
- پمپ فشار بالا: این پمپ، گازوئیل را با فشار بالا به ریل سوخت منتقل می کند. فشار تامین شده توسط پمپ، نقش مهمی در فرآیند پاشش و احتراق سوخت در موتور دارد.
- ریل سوخت: ریل سوخت، لوله ای است که گازوئیل را با فشار بالا از پمپ فشار بالا دریافت می کند و به انژکتورها منتقل می نماید.
- انژکتورها: وظیفه نهایی در سیستم سوخت رسانی، بر عهده انژکتورها است.
رگولاتور ولتاژ؛ از دیگر اجزای دیزل ژنراتور
رگولاتور ولتاژ که با نام AVR نیز شناخته می شود، یکی از اجزای تشکیل دهنده ژنراتور است و نقش اساسی در ثبات و پایداری ولتاژ خروجی ایفا می کند. این قطعه الکترونیکی هوشمند، با نظارت و کنترل مداوم ولتاژ، از بروز نوسانات و افت ولتاژ جلوگیری کرده و برق با کیفیت و مطمئن را به مصرف کنندگان ارائه می دهد. در مقاله avr ژنراتور چیست با این قطعه به صورت کامل آشنا می‌شوید.
رگولاتور ولتاژ با سنجش مداوم ولتاژ خروجی ژنراتور، هرگونه نوسان و انحراف را شناسایی می کند. در صورت بروز نوسان، AVR به طور خودکار با تنظیم جریان تحریک به میدان ژنراتور، ولتاژ را به سطح مطلوب (معمولاً ۲۳۰ یا ۴۰۰ ولت) باز می گرداند. این فرآیند به صورت پیوسته و لحظه ای انجام می شود و از بروز نوسانات ولتاژ در حین کار ژنراتور جلوگیری می نماید.
سیستم خنک کننده و اگزوز: اجزای حیاتی دیزل ژنراتور
از دیگر اجزای تشکیل دهنده ژنراتور می توان به اگزوز و سیستم خنک کننده اشاره کرد. وظیفه اصلی سیستم خنک کننده، دفع گرمای اضافی تولید شده توسط موتور است. این امر از طریق گردش مایع خنک کننده (معمولاً آب یا مخلوط آب و ضدیخ) در مجاری موتور و رادیاتور حاصل می شود.
اجزای کلیدی سیستم خنک کننده عبارتند از:
- پمپ آب: وظیفه گردش مایع خنک کننده در سیستم را بر عهده دارد.
- ترموستات: دریچه ای است که جریان مایع خنک کننده را به رادیاتور کنترل می کند و به موتور دستگاه اجازه می دهد تا به دمای کارکرد مناسب برسد.
- رادیاتور: مبدل حرارتی است که گرما را از مایع خنک کننده به هوای محیط منتقل می کند.
- فن: هوا را از طریق رادیاتور برای افزایش خنک شدن مایع خنک کننده به گردش در می آورد.

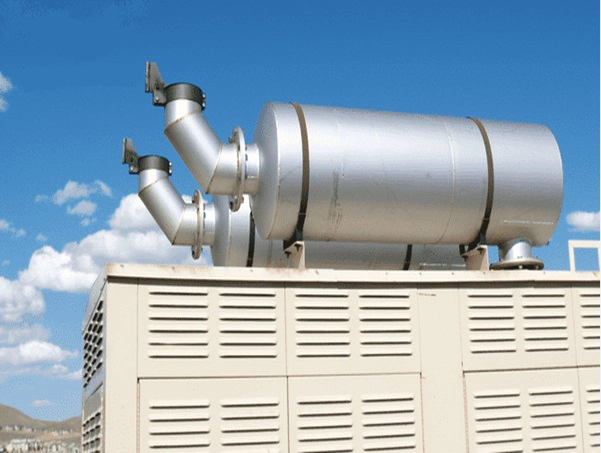

سیستم اگزوز گازهای داغ و ناخواسته حاصل از احتراق را از موتور خارج می کند. این امر به کاهش آلودگی و همچنین جلوگیری از بازگشت این گازها به داخل موتور و ایجاد اختلال در عملکرد آن کمک می نماید.
اجزای اصلی و قطعات سیستم اگزوز عبارتند از:
- منیفولد اگزوز.
- لوله اگزوز.
- مبدل کاتالیزوری.
- صدا خفه کن.
سیستم روانکاری
سیستم روغنکاری یا روانکاری، یکی از اجزای دیزل ژنراتور است که نقش محوری در عملکرد روان و بی وقفه این دستگاه ایفا می کند. وظیفه اصلی آن، روانکاری قطعات متحرک موتور دیزل ژنراتور و خنک سازی می باشد.
با ایجاد لایه نازک از روغن بین سطوح تماس، اصطکاک و سایش به طور چشمگیری کاهش یافته و طول عمر مفید اجزای موتور به طور قابل توجهی افزایش می یابد.
اجزا و قطعات اصلی سیستم روغنکاری دیزل ژنراتور عبارتند از:
- مخزن روغن (کارتر): محل نگهداری روغن موتور است.
- پمپ روغن: وظیفه آن مکش روغن از مخزن و پمپاژ آن به بخش های مختلف موتور می باشد.
- فیلتر روغن: آلاینده ها و ذرات معلق را از روغن جدا می کند.
- شیرهای یک طرفه: جریان روغن را در یک جهت کنترل می کنند.
- لوله ها و مجاری: روغن از طریق لوله و مجاری به تمام نقاط موتور منتقل می شود.
- سنسورها و نشانگرها: سطح، فشار و دمای روغن را اندازه گیری می کنند.

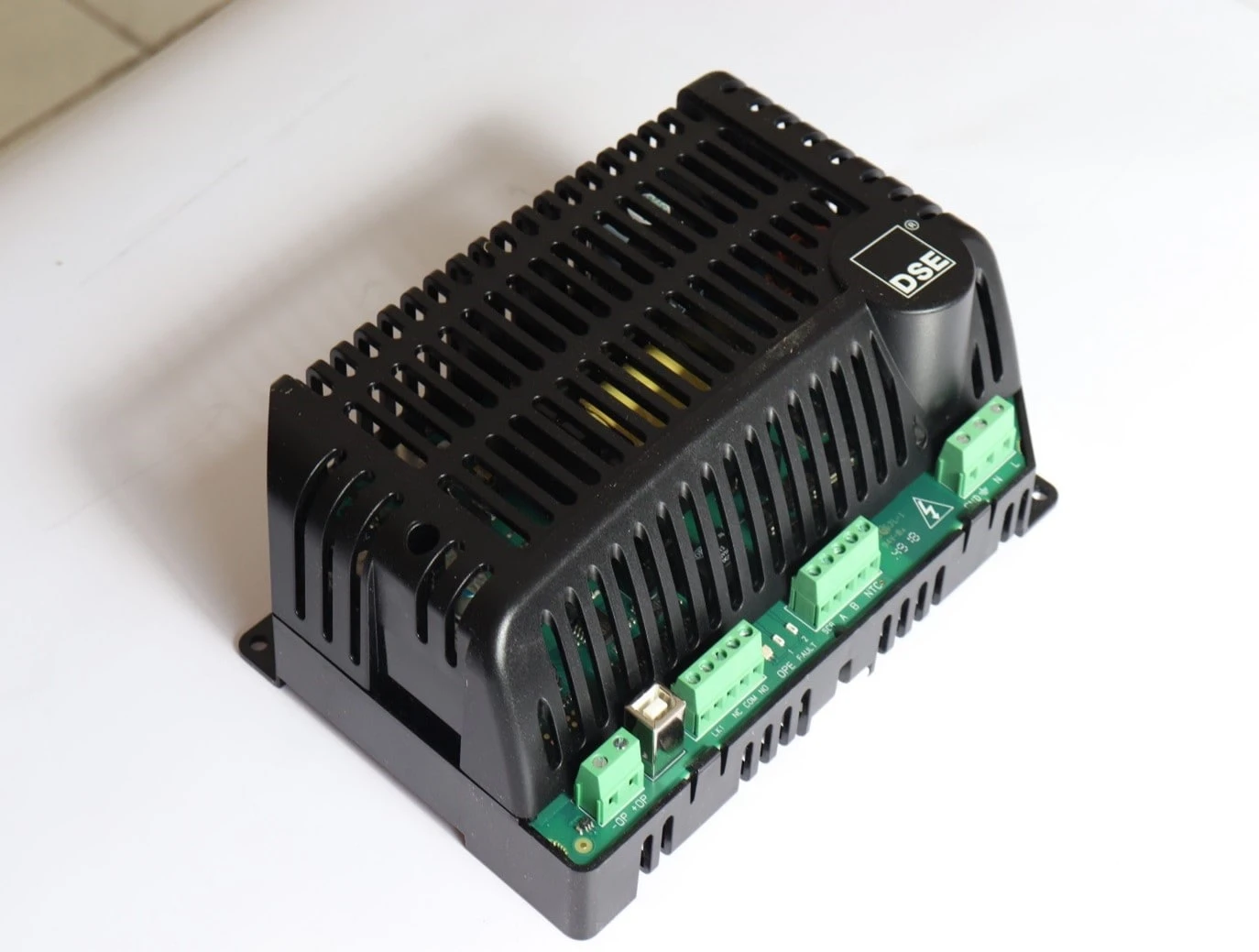

نقش حیاتی شارژر باتری در دیزل ژنراتور
شارژر باتری ژنراتور، با تبدیل جریان (AC) تولید شده توسط دستگاه ژنراتور به جریان (DC) مورد نیاز باتری، عمل می کند.
این جریان DC در ادامه برای شارژ مجدد باتری و حفظ سطح انرژی کافی برای استارت های بعدی موتور دیزل استفاده می شود.
کنترل پنل؛ دیگر اجزای دیزل ژنراتور
در میان اجزای دیزل ژنراتور، کنترل پنل نقشی اساسی را ایفا می کند. این بخش به عنوان رابط کاربری بین کاربر و ژنراتور عمل کرده و به شما امکان می دهد تا بر عملکرد آن نظارت و کنترل داشته باشید.
کنترل پنل ها در انواع مختلف با سطوح پیچیدگی گوناگون ارائه می شوند. پنل های ساده تر اطلاعات اولیه مانند ولتاژ، جریان و فرکانس را نمایش می دهند، در حالی که پنل های پیشرفته می توانند طیف وسیع تری از پارامترها را کنترل و نظارت نمایند.
شاسی؛ یکی دیگر از مهمترین اجزای تشکیل دهنده ژنراتور
اگر بخواهیم به یکی از مهم ترین اجزای دیزل ژنراتور اشاره کنیم، بدون شک شاسی در صدر فهرست قرار خواهد گرفت. این بخش که اغلب نادیده گرفته می شود، نقش اساسی در عملکرد، پایداری و ایمنی این دستگاه حیاتی ایفا می کند.
شاسی دیزل ژنراتور، اسکلت فلزی محکمی است که تمامی اجزای این دستگاه را در آغوش خود جای می دهد و از آنها در برابر عوامل مخرب محیطی محافظت می نماید. این شاسی، لرزش ها و ارتعاشات موتور و ژنراتور را به طور قابل توجهی کاهش می دهد و از انتقال آنها به زمین جلوگیری می کند. همچنین هر ژنراتور یک اتاق نیز دارد که در مقاله مشخصات اتاق دیزل ژنراتور به آن پرداخته ایم.
