یو پی اس چیست؟ و انواع آن

یو پی اس (UPS) یا منبع تغذیه اضطراری بدون وقفه است. UPS دستگاهی است که برق مورد نیاز را در هنگام نبود برق یا قطع برق،  بدون قطعی و بدون وقفه ، تامین می نماید ، UPS مخفف unintrruptable power supply   و به معنای منبع تغذیه بدون وقفه می باشد.

یو پی اس (UPS) از سه قسمت مختلف وعمده استابلایزر(تثبیت کننده) ، شارژر و اینورتر تشکیل شده است.

در حالتی که برق شهر از لحاظ فرکانس و ولتاژ نرمال باشد UPS برق شهر را به سمت خروجی خود هدایت کرده ، استفاده کننده های مختلف نظیر تلویزیون ، کامپیوتر ، دوربین مدار بسته ، ورودی جک های درب ها و تجهیزات صنعتی را تغذیه می کند. اگر برق شهر به دلایل مختلف دچار نوسان ( افزایش یا کاهش ولتاژ برق شهر را اصطلاحا نوسانات برق شهر گویند ) گردد.

UPS با استفاده از استابلایزر خود ، برق شهر را تثبیت می کند. به عنوان مثال در اوایل شب که مصرف کننده ها افزایش می یابند ولتاژ برق شهر افت می کند. در این حالت UPS با استفاده از استابلایزر برق شهر را تثبیت و در خروجی خود برق ۲۲۰ ولت تولید می کند. یا اگر برق شهر به دلایل مختلفی نظیر جوشکاری همسایه ها  دچاراضافه ولتاژشود، استابلایزر یو پی اس آن را تصحیح می کند.

در زمان وجود برق شهر، یو پی اس عملیات شارژباطری های متصل به خود را نیز انجام می دهد و همیشه باطریهای خود را در حالت شارژ کامل نگه می دارد.

اگر به دلایلی برق شهر افت کند که استابلایزر قادر به تصحیح آن نباشد یا برق شهر قطع شود، اینورتر UPS برق مستقیم باتری را به برق متناوب ۲۲۰ ولت تبدیل کرده و مصرف کننده ها را تغذیه می کند.

لازم به ذکراست که این عملیات به سرعت انجام شده ، مصرف کننده های متصل به یو پی اس نظیرکامپیوتر و یا تلویزیون و…اصلا متوجه قطع برق نمی شوند یا اینکه بجای باطری از یک موتور برق برق تولید می‌شود و از طریق UPS به مصرف کننده ها هدایت می‌شود.



با توجه به مطالب فوق مزایای استفاده ازUPS را می توان به شرح زیر خلاصه نمود.

• عدم قطع برق
•  حذف نوسانات برق شهر
•   حذف اختلالات شبکه
•   عدم آلودگی صوتی وعدم نیاز به نگهداری خاص
• حذف نویز

 انواع مدل‌های UPS موجود در بازار

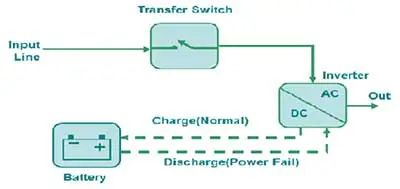

یو پی اس مدل line interactive

در این نوع در صورت نرمال بودن ، برق شهر توسط سوییچ خروجی انتخاب و به سمت مصرف کننده هدایت می شود. در همین زمان شارژر باطری را شارژ می کند . با قطع برق شهر حالت سوییچ خروجی تغییر و خروجی اینورتر را به سمت مصرف کننده هدایت می کند.مشاهده انواع یو پی اس لاین اینتراکتیو

مزایای توپولوژی Line Interactive

• راندمان بسیار بالا
• قیمت پایین تر به نسبت یو پی اس های آنلاین موجود در بازار
• ابعاد کوچک
• توانایی تصحیح ولتاژ خط

یو پی اس آنلاین :

یو پی اس های آنلاین OnLine نیز به دونوع  Double Conversion و Delta Conversion تقسیم می شوند .

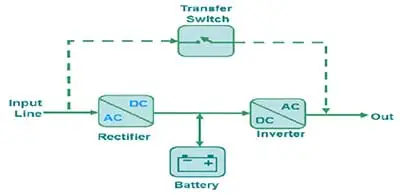

در توپولوژی دابل کانورژن که شکل آن در زیر نشان داده شده است ، برق شهر باتری را شارژ و در همین حال اینورتر برق باطری را به متناوب تبدیل می کند. سوییچ نشان داده شده در شکل نیز برای بایپاس کردنUPS به منظور تعمیرات و … به کار برده می شود .

مزایای توپولوژی Double Conversion

• مناسب برای توانهای بالاتر از ۱۰KVA
• مشخصه خروجی نزدیک به ایده آل
• صفر بودن زمان انتقال

معایب توپولوژی Double Conversion

• در حال کار بودن دایم قطعات که منجر به اتلاف توان و کاهش طول عمر آنها و کاهش راندمان مدار می شود.
• قیمت بالا

در توپولوژی دلتا کانورژن، میزان اختلاف توان خروجی با برق شهر توسط UPS تامین می شود و نسبت به نوع Double Conversion دارای بازده بالاتر بوده و برای توانهای بالا مورد استفاده قرار می گیرد .

چرا یو پی اس را بهمراه موتور برق بخریم؟ اتصال ژنراتور به UPS چه کاربردی دارد؟



بدلیل  طول عمر کم باتری‌ها و هزینه سرویس و نگهداری آنها و جهت بالا بردن ضریب اطمینان و داشتن برق پایدار و قابل اطمینان ، عملکرد همزمان  UPS و موتور برق در کنار یکدیگر بهترین انتخاب می باشد که در این حالت توجه به توانایی و کارایی هر کدام از این دستگاه ها بسیار مهم است.

مزایای این سیستم به شرح ذیل می باشد: مکانیزم داخلی ژنراتورها مکانیکی بوده و  به مدت زمانی حدود ۳۰ ثانیه تا ۱ دقیقه نیاز دارند تا با شبکه برق متصل شوند.در حالی که با استفاده ازUPS در خروجی ژنراتور که توانایی اتصال سریع به شبکه برق  (بصورت ON Line) بدون خاموش و یا ریست کردن مصرف کننده ها را دارند می توان از این مشکل جلوگیری کرد.

ژنراتورها اغلب دارای ولتاژ خروجی ثابت و یکنواختی نیستند و دائماً ولتاژ خروجی آنها در حال تغییر و  نوسان می باشد و چون اغلب UPSها مجهز به سیستم تثبیت ولتاژ برق خروجی می باشند , می توانند عمل تثبیت ولتاژ را در دامنه وسیعی از تغییرات ولتاژ برق ورودی انجام دهند و همیشه به طور ثابت ولتاژ تثبیت شده ۲۲۰ ولت را در خروجی خود داشته باشند.

در زمان وصل بودن برق شهر ژنراتورها عملا” کاری انجام نمی دهند در حالی که UPS ها با توجه به دارا بودن فیلترهای حفاظتی RFI و EMI و حفاظت درمقابل جریان و ولتاژ اضافه , رعدوبرق , نویزهای خارجی ، همیشه در مدار بوده و از مصرف کننده های حساس مانند دستگاه های پزشکی آزمایشگاهی , وسایل اندازه گیری دقیق و دستگاه های نظامی و کامپیوترها وسرورها  ….  حفاظت می نماید.

 یو پی اس دارای پورت نرم افزاری بوده که با اتصال به کامپیوتر و اینترنت می تواند مقدار ولتاژ شبکه ، ولتاژ خروجی ، مقدار بارمصرفی و جریان ، فرکانس و میزان شارژ باتریها و دمای داخل یو پی اس UPS و تست باتریها و قابلیت ارسال فرمان خاموش سازی و یا راه اندازی مجدد UPS و قابلیت ارائه منحنی های گرافیکی از وضعیت برق و قابلیت تنظیم دما و مصرف و شارژ بحرانی و غیره را ارائه نماید.

لازم است بدانید که در صورت نیاز به اتصال ژنراتور به UPS باید هنگام خرید یو پی اس به این پارامتر دقت کنید تا دستگاه دارای این قابلیت باشد. دستگاه های یو پی اس سونر با بهره گیری از این قابلیت (قابلیت سینک شدن با زنراتور) می توانند به راحتی به زنراتور متصل شوند و در کنار ژنراتور برق تثبیت شده ای را در خروجی داشته باشند.

برای کسب و کار شما چه نوع UPS خوب است؟ چک لیست انتخاب و راه اندازی UPS

می توان گفت یکی از مهم ترین موارد مربوط به یو پی اس انتخاب آن است ، چرا که اگر دستگاهی را انتخاب کنید که مناسب مصرف مورد نیاز شما باشد می توانید هم در هزینه صرفه جویی کنید و هم از بابت بازدهی بیشترین بازدهی را از دستگاه داشته باشید.

انتخاب موارد مربوط به تکنولوژی:

انتخاب درست بین آنلاین یا لاین اینتراکتیو

تک فاز ، سه فاز، یا سه به تک بودن

تک فاز ، سه فاز، یا سه به تک بودن

ترانس بیس یا ترانس لس

توجه به توسعه ی آتی و پیش بینی بستر فنی لازم

توجه به میزان و تنوع مصرف کننده های خروجی یو پی اس

کارشناسی دقیق توان مصرف،ضریب همزمانی ودر نظرگرفتن مصارف شدید لحظه ی

تفکیک مصرف کننده های حساس و غیر حساس از لحاظ تامین کننده و مسیر تغذیه باتری

ارزیابی بیشترین زمان بی برقی متعارف در منطقه

توجه به حداکثر و حداقل زمان برق دهی مورد انتظار (در مصرف کننده های مختلف)

مدیریت هدفمند برق دهی و هزینه باطری

استفادهاز یک یا چند کابینت باتری بسته به حجم باتری ها ، فضا و چیدمان

استفاده از شاخص حجم آمپرساعت(آمپر ساعت یک باتری X تعداد) در استعلام از چند برند متفاوت

محل و شرایط محیطی نصب UPS

بررسی وزن و ابعاد دستگاه

محل قرارگیری دستگاه(جانمایی، استقامت کف، وجود سقف و …)

بررسی مسیر عبور تا محل قرار گیری

فضای مورد نیاز از لحاظ مساحت

بررسی گرد و غبار ، دما، رطوبت و تهویه

فضای کافی در اطراف دستگاه جهت سرویس ها یا تعمیرات بعدی

عدم تردد و دسترسی بی مورد

کابل کشی و تابلو:

بررسی وجود دو منبع تغذیه (دو ورودی مجزا یا دو پست برق)

بررسی لزوم وجود تابلو بای پس -پارالل یو پی اس یا تابلو تغذیه یو پی اس

بررسی شرایط تابلو تغذیه مصرف کننده ها و اصلاحات لازم

بررسی عدم وجود نول مشترک

توجه به سایز کابلهای ورودی خروجی، فاصله ، مسیر کابل کشی، مجاورت با سایر کابل های دیتا
